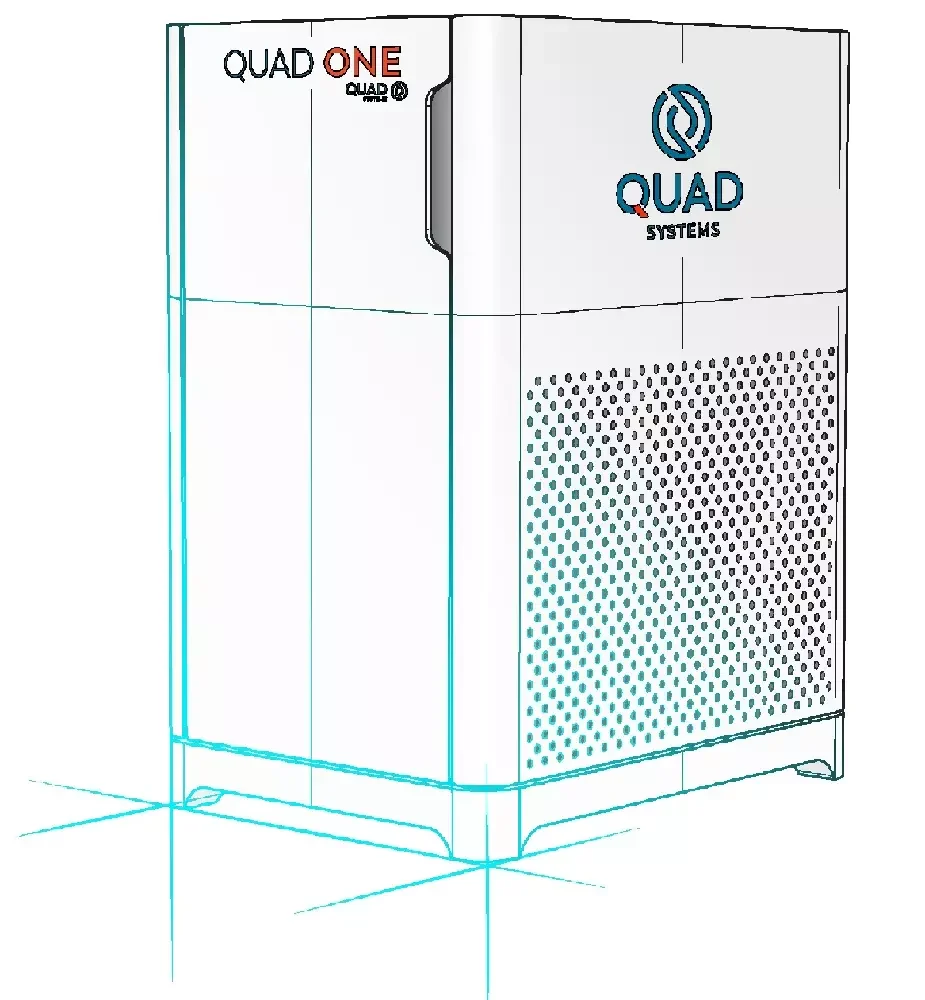

Las consolas QUAD se basan en la tecnología probada de Cameleon4 y en SPINit de Nanalysis, el software NMR de uso fácil.
Especificaciones típicas de la consola:
Resolución de amplitud/fase/frecuencia: 12/16/32 bits
Resolución de tiempo/duración mínima: 12,8 ns / 115,2 ns
Ancho espectral: hasta 4,88 MHz
Ancho de banda: 2,4 MHz
Amplificador de gradiente: 10 A
Voltaje: 150-264 Vac (1500 W) ; Frecuencia: 47-63 Hz ; Monofásico
Dimensiones y peso:
500/600 MHz: 66 cm de ancho, 64 cm de profundidad, 110 cm de alto (incluyendo ruedas), 100 kg
Gabinete electrónico:
400 MHz: 66 cm de ancho, 64 cm de profundidad, 110 cm de alto (incluyendo ruedas), 80 kg
Pre-amplificador externo
Disipación de potencia:
Sistema de 2 canales: máximo 2300 W / 20 A a 230 Vac

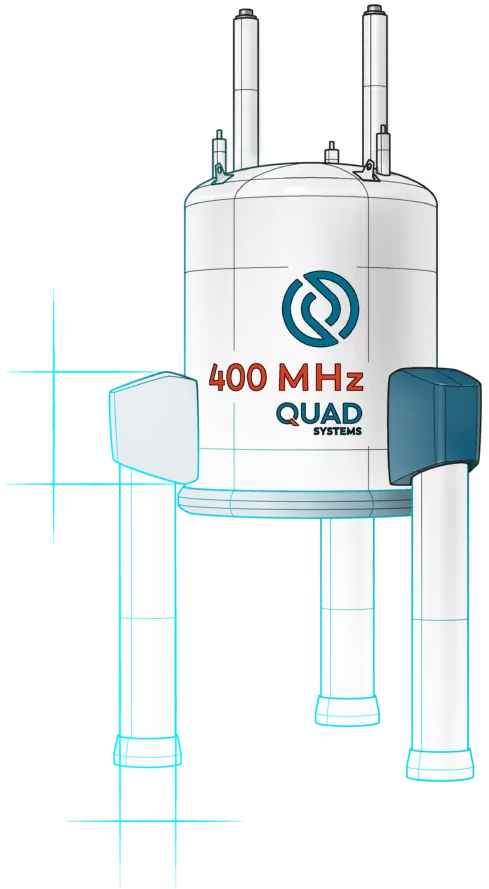

Especificaciones típicas del imán:
Cryostatos de ultra-larga retención: > 370 días
Evaporación de helio: < 120 l/año
Deriva del imán: < 0,01 ppm/hora
Shielded – línea axial de 5G dentro del imán
Mayor homogeneidad de campo y baja tasa de deriva
Aislamiento antivibración
Bobinas de ajuste (shim)
Compatible con las sondas QUAD
Shielded activamente para facilitar la colocación y operación
Cryostato de alta eficiencia térmica para el consumo más bajo posible de helio
Imán configurado para acomodar un sistema de captura de helio

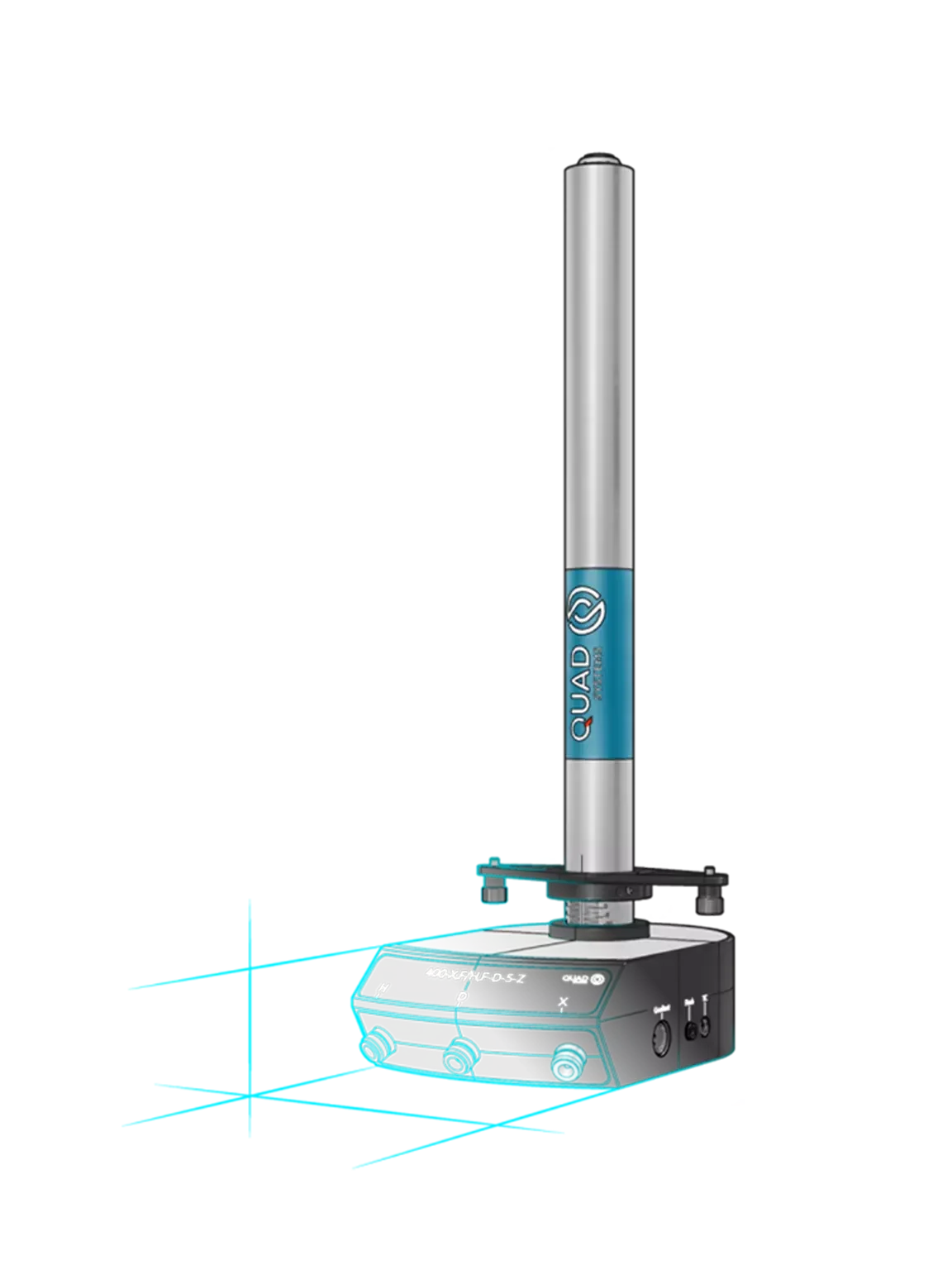

Diseños de sondas de alto rendimiento, líderes en el mercado, permiten:
– Alta capacidad de procesamiento de muestras
– Alta sensibilidad
– Bajos costos de mantenimiento
Todas las sondas QUAD están equipadas con una base de sonda que contiene nuestra tecnología patentada de sintonización y ajuste rápido.
La sintonización y el ajuste se realizan para todos los núcleos en segundos, incluido el lock.
Sondas estándar:
Cada sonda QUAD está equipada con un gradiente de un solo eje apantallado activamente. Todos los canales, incluido el lock, pueden ser sintonizados y ajustados automáticamente. Las sondas pueden optimizarse para temperatura y operar en un rango de temperaturas entre -100°C y +150°C.
19F en el canal X y 1H, permitiendo 19F {1H} y, por ejemplo, 13C {19F}.
Acceso completo a todos los núcleos alrededor de 2H en el canal X.
Sondas optimizadas para protón:
Sondas optimizadas para 1H: H/X, H/X/C, H/X/F y H/C/N (500-900+ MHz)
Sensibilidad superior a 1H y supresión de agua
Máximo rendimiento para 19F en la bobina de 1H.
Sondas personalizadas
300-900+ MHz
Diseñadas a medida para tu aplicación
Focalizadas en los núcleos de su elección
Adaptadas para tubos de muestra de 2-20 mm
Compatibles con todos los imanes OEM.

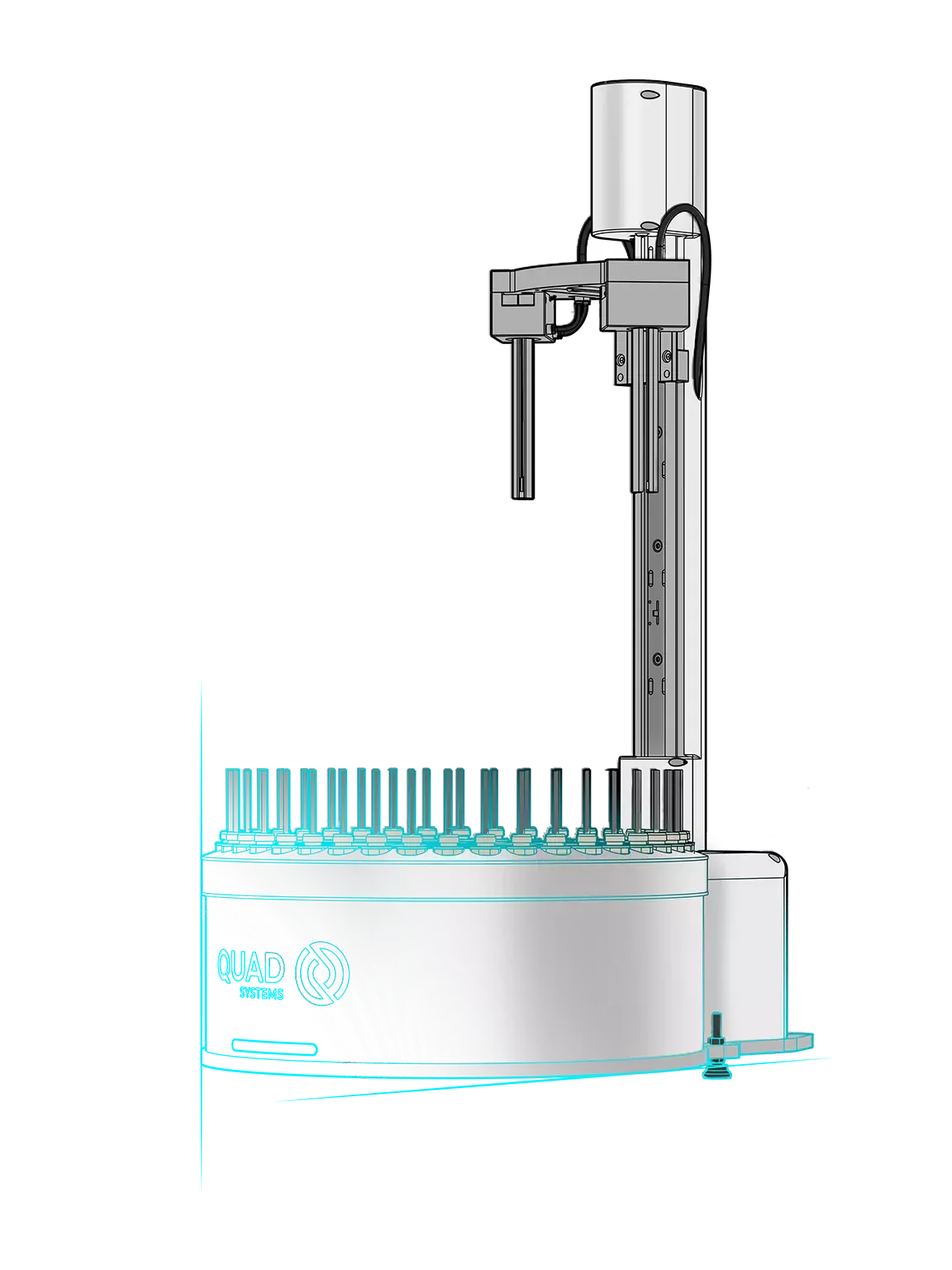

Nuestros cambiadores de muestras y sistemas de automatización pueden configurarse según las necesidades individuales de cada cliente y tipo de imán. Junto con nuestra tecnología patentada de sintonización y ajuste, ofrecen la máxima eficiencia en los estudios de RMN.

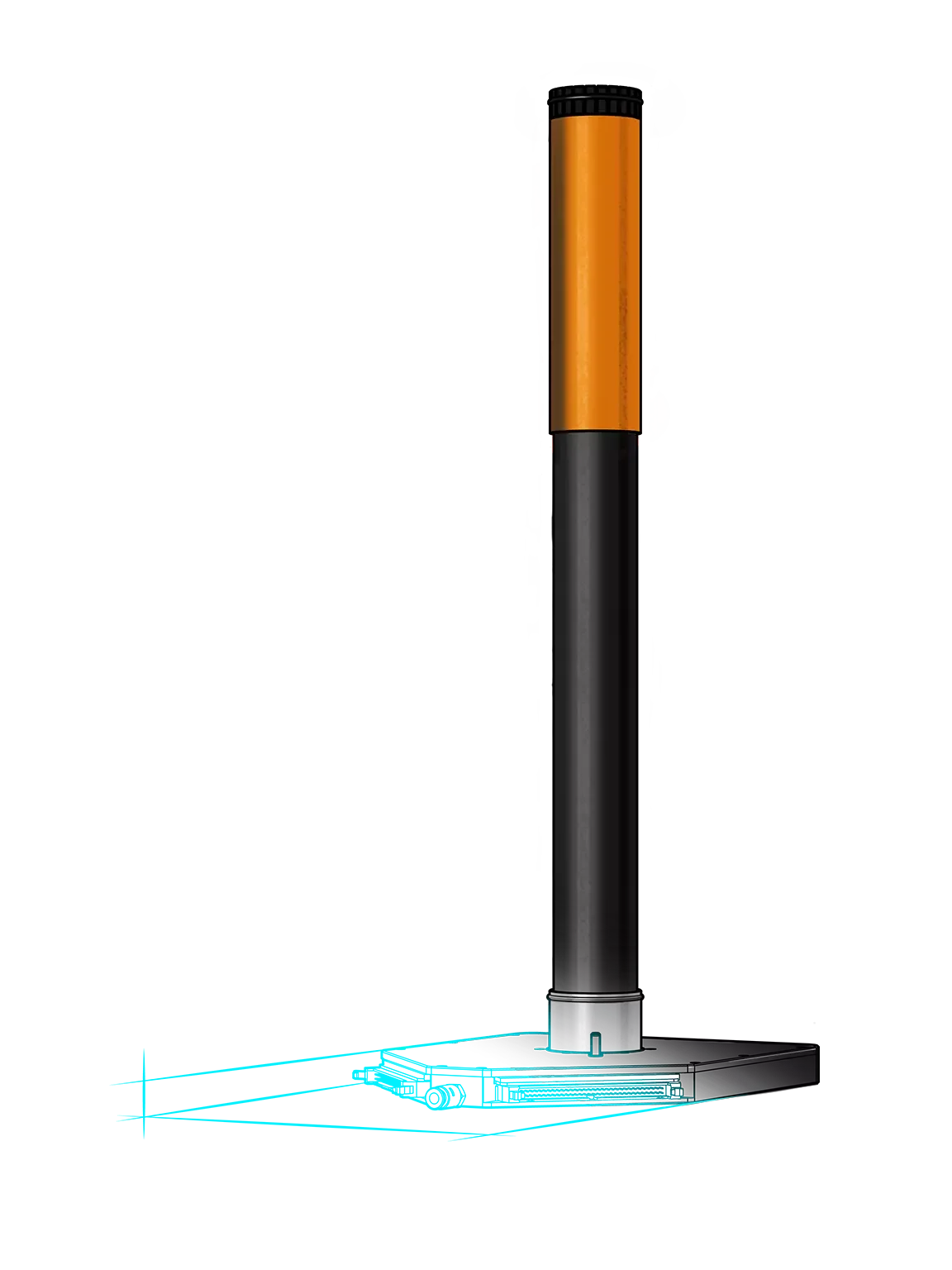

Nuestros sistemas de ajuste (Shim) están desarrollados para combinarse perfectamente con nuestros nuevos diseños de imanes, así como para ser adaptados a sistemas de imanes OEM existentes. Nuestros sistemas de ajuste son una parte integral de nuestros paquetes de actualización de consolas, que permitirán a los usuarios con sistemas de imanes funcionales modernizar sus sistemas de RMN.
Fuente de alimentación de ajuste (46 shims)
Bobina de ajuste matricial.
